LED驅動選型代換大全推薦
LED驅動方案
-

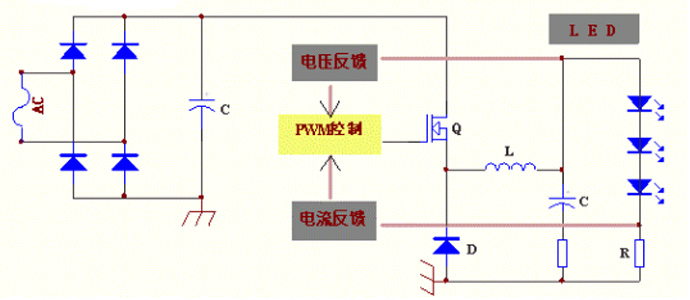

LED非隔離型驅動方案：
推薦使用：開關管Q可選用飛虹的730、740、830、840等型號MOSFET。

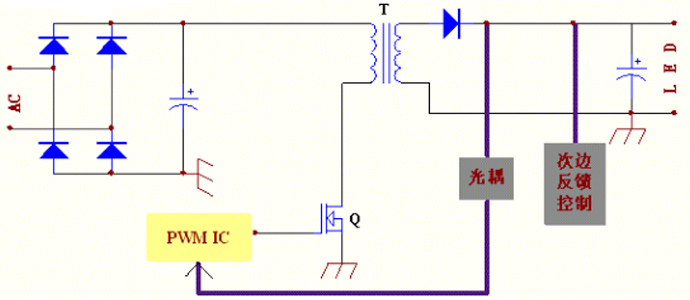

LED隔離型驅動方案：
推薦使用：開關管Q可選用飛虹的2N60、4N60、7N60、8N60等型號MOSFET。
-
關聯方案產品
Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) FHP4N60C/FHF4N60C/FHU4N60C/FHD4N60C N TO-220 TO-220F TO-251 TO-252 30 2～4 4 600 2 2.4 FHP7N60/FHF7N60 N TO-220 TO-220F TO-262 TO-263 30 2-4 7 600 1.3 FHP730B N TO-220 30 2～4 6 400 0.75 0.9 FHP740W N TO-220 30 2～4 10 400 0.38 0.5 FHP830C/FHD830C N TO-220 TO-252 30 2～4 5 500 1.51 1.6 FHP840/FHF840 N TO-220/TO-220F 30 2-4 9 500 - 0.8 FHP8N60B/FHF8N60B N TO-220 TO-220F 30 2～4 8 600 1 1.15 FHP12N60W/FHF12N60W N TO-220 TO-220F 30 2～4 12 600 0.49 0.65 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) With FRD Diode 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Part Number Package VGE(th)（V） IC-100℃（A） BVCES（V） VCESAT(V) VF(V) 型號 封裝形式 typ max typ Part Number Polarity Package PIN Ic(A) BVCEO(V) BVCBO(V) hFE 型號 極性 封裝形式 腳位排列 min max Part Number Package PIN VRRM(V) VF(V) IR(uA) IF(A) 結溫Tj(℃) 型號 封裝形式 腳位 typ max max Single Whole Part Number Package PIN Iout(A) Vout（V） VI（V） 型號 封裝形式 管腳排列 min max Part Number Package 峰值反向電壓 正向電流IF(AV)(A) 正向導通壓降VF（V） 反向恢復Trr（ns） 型號 封裝形式 VRRM(V) Single chip Dual chip typ max typ max
